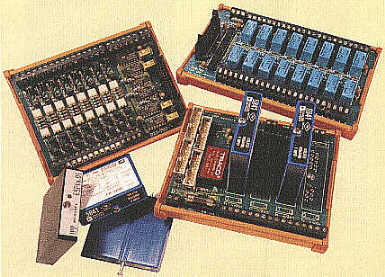

Moduly jsou určeny pro úpravu signálu ze snímačů neelektrických veličin s analogovým i pulsním výstupem, pro ovládání silových relé, stykačů a solenoidových ventilů. Hlavní použití naleznou v měřicích a automatizačních systémech.
Systém vybudovaný pomocí těchto modulů je vhodný zejména pro zkušbny a náročnější průmyslové použití. Jeho vysoká modulárnost umožní vystavět libovolný neuzavřený systém, s možností dalšího rozšiřování a změn. Jednotlivé signály z průmyslového prostředí jsou galvanicky odděleny od řídící jednotky, čímž je zvýšena odolnost proti rušení.
Mechanické uspořádání modulů umožňuje snadnou montáž na lištu DIN TS 35. V sortimentu je celá řada dalších doplňků (svorkovnic, multiplexerů...), které umožňují elektrické připojení k celé řadě měřicích zařízení různých výrobců. Napájení modulů je možné buď přímo z měřicích desek (u menších systémů) nebo samostatným zdrojem.
Vstupní moduly pro snímače s analogovým výstupem
Vstupní analogové moduly jsou určeny pro unifikaci signálů ze snímačů neelektrických veličin s neupraveným výstupem nebo s výstupem napěťovým či proudovým. Moduly pokryjí celý sortiment běžných snímačů - tenzometrických v zapojení s polovičním nebo plným můstkem, termočlánků všech běžných typů, snímačů s odporovým výstupem, odporových snímačů a teploměrů nebo snímačů s napěťovým nebo proudovým výstupem. Základem stavebnice jsou nosiče jednotlivých modulů (pro každý snímač jeden modul). Nosiče jsou dodávány v různých variantách pro 1, 2, 4, 8 nebo 16 kanálů. Každý vstup zajistí napájení snímače a galvanické oddělení.
Pro řízení procesů je možné kanál nosiče osadit modulem s analogovým výstupem 0 až 20 mA nebo 4 až 20 mADodávány jsou dvě řady modulů. Řada 5B představuje osvědčený standard používaný v nejrůznějších aplikacích a vyznačující se příznivou cenou. Řada 8B pak představuje miniaturizované řešení pro aplikace náročné na využitý prostor.
- moduly na úpravu signálů PCLM-5B
- moduly na úpravu signálů PCLM-8B
- nosič 5B modulů Efc 5B1, 2, 8,16
- nosič 8B modulů Efc 8B2, 4, 8,16
Napájení systému a snímačů
Řada napájecích jednotek zajistí napájení jak modulárního systému, tak i všech snímačů v měřicím nebo řídícím systému.
Jsou dodávány zdroje (opět na lištu DIN) s výstupním napájením 5, 9, 12 nebo 24 V.
