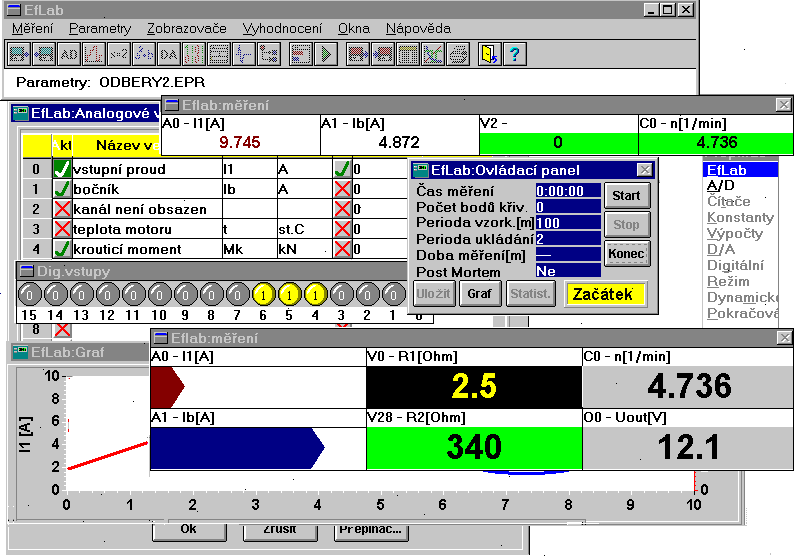

Program se ovládá pomocí systému menu podporovaného kontextově závislou nápovědou a doplněného nástrojovou lištou. Měření se definuje vyplněním několika tabulek, do nichž se zapíší typy měřených hodnot, jejich názvy a jednotky, ale i podmínky, za nichž se uskuteční začátek a konec měření. Obdobně se nastavuje způsob zpracování naměřených dat i všechny další činnosti. Také způsob zobrazení dat definuje uživatel.Eflab podporuje možnost kalibrace celého měřicího řetězce (snímač - zesilovač - měřicí přístroj) i možnost kompenzace posunu nuly zesilovače nebo snímače.
Umožňuje měření ustálených dějů, ale může být použit i jako číslicový osciloskop nebo záznamník přechodových stavů. Naměřené hodnoty jsou v reálném čase zpracovány podle zadaných vztahů (matematické operace a funkce, statistické funkce, regulační odchylky apod.). Automaticky je hlídáno překročení nastavených limitních hodnot. Již během měření mohou být zobrazovány časové průběhy zvolených dat a vypočtených hodnot.
Naměřené hodnoty mohou být zpracovány do tabulky nebo graficky na tiskárnu, grafický zapisovač nebo do souboru na disk.
Měření může být rozloženo do posloupnosti jednotlivých kroků, které se provedou samočinně. Po skončení každého měřicího kroku program na základě naměřených hodnot rozhodne o dalším postupu, takže je možná plná automatizace měření bez programování.
Vlastnosti programu
- spolupracuje se zásuvnými měřicími deskami různých výrobců, s moduly VXI i s autonomními měřicími přístroji (GPIB, RS232)
- měření analogových kanálů
- měření frekvence a čítáni událostí
- ovládání analogových a binárních výstupů
- "on line" výpočty během měření (aritmetika, statistické, exponenciální a goniometrické funkce, regulátory typu PID, atd.)
- regulace výstupních hodnot podle regulačních odchylek z vestavěných regulátorů
- kalibrace kanálů s možností korekce kalibračních křivek
- uživatelská volba názvů a veličin jednotlivých kanálů
- řada možností, jak definovat podmínky startu a stopu měření
- zadávání požadovaných hodnot též z klávesnice
- plná automatizace měření pomocí scénáře jednotlivých měřicích kroků, který se může samočinně modifikovat v závislosti na naměřených datech
- hlídání havarijních stavů a kontrola nastavených mezí se záznamem Post Mortem
- volba zobrazení číselných hodnot a časových průběhů zvolených veličin při měření
- ukládání naměřených hodnot do souborů na disk
- matematické proložení křivky naměřenými body
- statistické zpracování naměřených hodnot
- tabelární a grafické zpracování naměřených hodnot (obrazovka, tiskárna, zapisovač, soubor) - včetně X-Y grafů
- tisk protokolů o měření včetně grafických závislostí
- výstup dat ve formátu vhodném pro tabulkové procesory
- ovládání programu v češtině, při všech činnostech je doprovod nápovědy
- pracuje v systémech WindowsNT / Windows95 / Windows 3.x
- součástí dodávky je příručka, psaná formou učebnice
- Eflab je původní produkt domácí firmy IPP measure, uživatelé dostávají podporu a školení přímo od autorů programu
- úpravy programu na zakázku jsou možné jak od autorů programu, tak i u uživatele
Typické aplikace
- automatizace životnostních zkoušek
- dlouhodobé monitorování průmyslových zařízení s hlídáním definovaných havarijních stavů
- řízení technologických zařízení
- měření na testovací lavici s kombinací statických a dynamických měření
- automatizace laboratorních měřicích postupů
- měření napětí, proudu, teploty, tlaku, otáček, průtoku, mechanických veličin, ......
